Datos del producto:
Pago y Envío Términos:
|
Punto: | puntos 192x64 | Tipo de pantalla: | FSTN, Transflectivo/Positivo, 1/64de servicio, 1/10bias |
---|---|---|---|
Tamaño del contorno: | 134.2 ((L) X62.5 ((W) X6.0 ((T) mm | Área de vista: | 128.0X48.3 mm |
Área de visualización: | 121.87X40.59 mm | Tamaño de los puntos: | 0.585X0.585 mm |

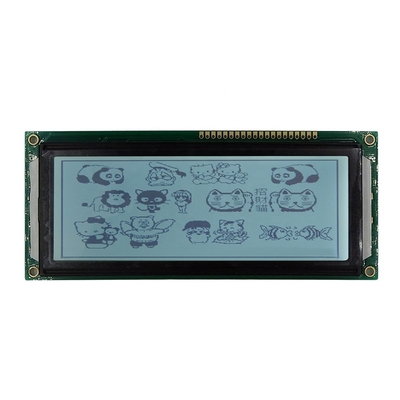

Alta luz: | Modulo de visualización LCD gráfico de 192X64 puntos,Módulo de visualización LCD gráfico positivo |
Un LCD gráfico (Liquid Crystal Display) es un tipo de pantalla que puede mostrar contenido gráfico y patrones personalizados. Tiene una serie estandarizada de componentes internos.El tipo más común es un módulo de pantalla LCD de matriz de puntos gráficosLa pantalla LCD de matriz de puntos se compone de muchos puntos de visualización, cada uno con un número diferente de puntos.La pantalla LCD de matriz de puntos 192x64 tiene un número horizontal de 192 puntos y un número vertical de 64 puntosMediante la manipulación de estos puntos, expresamos los gráficos o texto que queremos presentar en nuestro campo de visión.
La hoja de datos de 160x80 puntos gráfico módulo de pantalla LCD
Sección 1 | Especificación |
Tipo de pantalla | 192×64 puntos |
Tipo de pantalla LCD | FSTN, Transflectivo/Positivo, 1/64Trabajo, 1/10Bias |
Tamaño del contorno | 134.2 ((L) × 62.5 ((W) × 6.0 ((T) mm |
Área de vista | 128.0 × 48,3 mm |
Dirección de visión | A las doce. |
Área de visualización | 121.87×40.59 mm |
Tamaño de los puntos | 0.585×0.585 mm |
El tono de los puntos | 0.635 × 0,635 mm |
Controlador y conductor | El número de personas que pueden participar en el programa será el siguiente: |
Modo de interfaz | 6800, 8080; SPI 4 cables, 3 cables |
VDD&VOP (tipo) | 3.3 V y 15.0 V |
Color de luz de fondo | Blanco, 5 V, 150 mA |
Amplio rango de temperatura de funcionamiento | -30 a 70 años |
Amplio rango de temperatura de almacenamiento | -30 a 80 años |
1. Estructura fuerte: la luz de fondo del módulo LCD tiene una pared de apoyo, FPC soldado (socket FPC opcional)
2. IC tiene funciones poderosas y buena estabilidad
3Bajo consumo de energía de la pantalla
4Interfaz sencilla y operación de comando conveniente
5Temperatura de funcionamiento: -20°C -70°C
6Temperatura de almacenamiento: -30°C -80°C
Las pantallas LCD gráficas de matriz de puntos 192x64 se utilizan ampliamente en varios dispositivos electrónicos, como multimetros digitales, instrumentos de medición portátiles, consolas de juegos electrónicos, mini televisores, etc.Pueden mostrar gráficos simples, números, símbolos y texto y proporcionan funciones de visualización de información básica. La pantalla LCD gráfica de matriz de puntos 192x64 se puede utilizar en varios instrumentos y medidores, como instrumentos de laboratorio,equipos de mediciónTambién pueden mostrar resultados de medición, gráficos de curvas, información de alarma, etc., proporcionando funciones de visualización y monitorización de datos intuitivas.Son más adecuados para mostrar información básica como gráficos simples, texto y símbolos, y pueden proporcionar capacidades de visualización suficientes en algunos escenarios.
*Mejor control de calidad: todas las pantallas LCD se prueban con instrumentos especiales o placas principales antes de la entrega para garantizar su funcionamiento.
*Múltiples métodos de pago: T/T, Western Union, L/C, PayPal.
*Métodos de envío confiables: Entrega rápida por UPS, EMS, DHL, TNT o por aire.
*Respuesta rápida: Nuestras ventas responderán más rápido en 24 horas.
* Servicio personalizado profesional: el equipo profesional proporciona servicio OEM y ODM.
*Precio competitivo: le ofrece un precio directo de fábrica.
*Mejor servicio postventa: larga garantía de un año.
P: ¿Está el producto en stock? ¿Cuánto dura el ciclo de producción?
R: Algunos productos están en stock, la producción de pequeños lotes dura 1-2 semanas, la producción en masa dura 3-4 semanas.
P: ¿Cuánto dura la garantía y el servicio del producto?
R: El producto es válido por un año y es un servicio de soporte técnico de por vida.
P: ¿Puede personalizar el producto? ¿Cómo puedo obtener las muestras?
R: Podemos personalizar según sea necesario, y la cantidad tiene un requisito mínimo de cantidad de pedido.
Enviar consulta → Ofrecer cotización → Confirmar cotización y pagar cargo de herramienta → Proporcionar dibujo → Confirmar dibujo → fabricar herramientas y muestras → Muestras terminadas → Entrega por transporte marítimo o por transporte marítimo.
P: ¿Se puede exportar directamente el módulo LCD?
R: Los productos han pasado por la certificación pertinente, pueden exportarse.
P: ¿Cómo gestiona la calidad del producto?
R: Los productos son horneados, envejecidos, medidos eléctricamente y otros procedimientos de ensayo.
