Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | módulo de 4X20 VFD LCD | Modelo NO.: | RY20S401DA1 |
|---|---|---|---|
| Tamaño de representación: | 2x40dots | Tipo del LCD: | Positivo de FSTN |
| Retroiluminación LED: | Y/G blanco | Ángulo de visión: | Las 6 |
| Regulador: | ST7065 | Temporeros de funcionamiento: | -20º C~70º C |
| Alta luz: | Módulo de la exhibición de 4*20 VFD,Módulo de la pantalla fluorescente del vacío del carácter,Módulo de la pantalla fluorescente del vacío del LCD |
||
El nuevo LCD original 20s401da2 limpia el carácter fluorescente de la exhibición con la aspiradora 4*20 del módulo de VFD
Detalle rápido del módulo de VFD
1. ALCANCE
Esta especificación se aplica al módulo de VFD (modelo No: 20S401DA1) manufacturado por SSVD (acuum de Shangai Samsung V
Dispositivos)
2. CARACTERÍSTICAS
* pantalla fluorescente del vacío: Exhibición luminosa, de alta calidad y legible del uno mismo
* sola fuente de alimentación de +5VDC: Construido en convertidor de DC/DC
* paralelo e interfaz en serie: Baudio-tarifa: 300 ~ 19.200 BPS, paridad a elección (no, incluso, impar)
* dos clases de CG ROM Font: ASCII + japonés y ASCII + europeo
* nivel del brillo 4: el 25%, el 50%, el 75% y 100%
* formato del carácter: 5*7 Dot Matrix
Especificación de la exhibición del módulo de 4*20 VFD
| Artículo | Descripción |
| Nombre de producto | módulo de 4X20dots VFD LCD |
| Modelo no. | RY20S401DA1 |
| Dot Format | 4x20 |
| Esquema (milímetros) | 150.0* 64,0 * 28,6 |
| Tamaño de cristal (milímetros) | 118,2 *48.3 |
| Área de presentación (milímetros) | 89. 52 * 33,07 |
| Formato del carácter | 5 * 7 Dot Matrix |
| Número de dígitos | 80 (4 líneas * 20 caracteres) |
| Contraluz | Retroiluminación LED |
| Fuente de alimentación | 5V |
Más detalles limpian alrededor el módulo con la aspiradora fluorescente

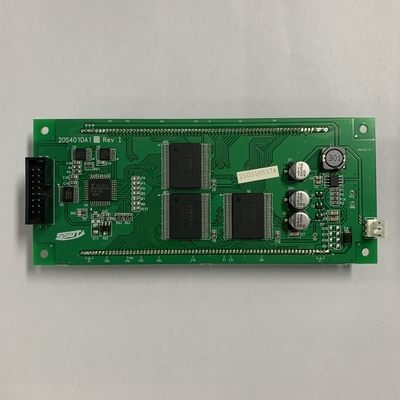

Un módulo de VFD incorpora un regulador, un conductor del ánodo, un conductor de la rejilla y un circuito de la fuente de alimentación para hacer la evaluación fácil.
Realice una variedad de funciones de control de exhibición usando un comando simple. Las opciones de interfaz múltiples están disponibles.
Para acomodar especificaciones del cliente, podemos hacer los pedidos especiales para el interfaz y el software.
¿Cómo hacen los trabajos de una exhibición de VFD?

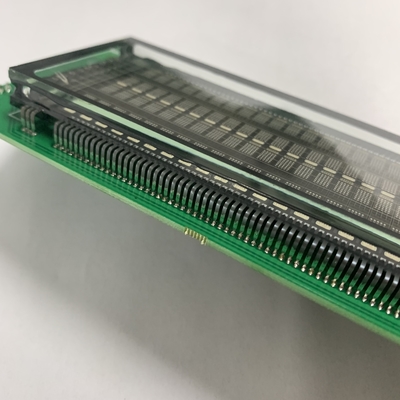

La exhibición fluorescente del vacío (VF) es básicamente un tubo de vacío. Los electrones se emiten de un cátodo (filamento) y son controlados por una rejilla. El voltaje en la rejilla determina si los electrones están rechazados o permitidos chocar con un ánodo revestido del fósforo.
¿Cuánto tiempo VFD dura?
VFDs puede durar un rato largo -- la mayoría de las pantallas del VCR exhiben la época (albiet amortiguado) por años feliz. Asegúrese de que usted esté conduciendo el filamento con una forma de onda de la CA (usted puede utilizar un regulador barato del motor y a un contador de tiempo 555 para hacer esto) para asegurar las moléculas no emigre solamente en una dirección.
Las exhibiciones todas de la serie de CU-U se construyen con dimensiones del LCD y sistemas compatibles del comando HD44780. Estas exhibiciones son fáciles leer debido al alto contraste, tienen ángulos de visión amplios y son más fáciles de leer en las distancias cortas y largas. Además, las exhibiciones de VFD tienen una respuesta rápida de la exhibición dentro de la gama de temperaturas del módulo de -40C a +85C. Noritake ofrece la fuente a largo plazo y ayuda el dirigir con sus productos.
