Datos del producto:
Pago y Envío Términos:
|
formato de punto: | 192x64 | Contorno (mm): | 150.00*62.25*13.10m m |
---|---|---|---|
Contraluz: | LED de color verde amarillo/blanco | Conexión: | COG+FPC |
Fuente de alimentación: | 5V | Interfaz: | Paralela |
Gama del ángulo de visión: | 6:00 | Conector: | FFC-conector |
regulador: | Aip31107/Aip31108 | ||
Alta luz: | Exhibición del módulo del DIENTE FPC LCD,exhibición del módulo de 192X64 LCD,Módulo gráfico 3.3V del LCD |

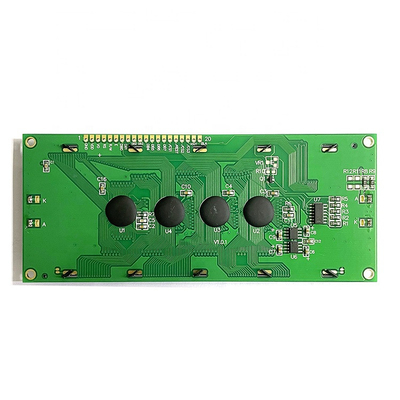

módulo del LCD de la MAZORCA del gráfico de la exhibición 19264 de 192X64 LCM Stn LCD
Descripción del módulo gráfico de 192X64 LCD
RYP19264A es un módulo de la exhibición del LCD con la resolución de los pixeles 192x64, la dimensión 150.00*62.25*13.10m m del módulo. RYP19264A utiliza IC AIP31107/AIP31108 que apoya el interfaz 8080. RYP19264A tiene 20 pernos. El módulo tiene un PWB con los agujeros del tornillo y el circuito periférico para el fácil montaje y el uso. El voltaje de la lógica es 5.5V (opcional: el voltaje negativo), las cubiertas de -20~+70℃, gama de temperaturas de la temperatura de funcionamiento de almacenamiento es de -30~+80℃. En seriede RYP19264A, hay diversas opciones del contraluz disponibles por ejemplo de color verde amarillo y blanco. En cuanto al tipo de polarizador, los clientes pueden elegir el tipo transflective o transmisivo.
Especificación del módulo de 19264 LCD
Resolución
|
192*64
|
Ángulo de visión
|
Las 6
|
Dimensiones externas
|
150.00*62.25*13.10m m
|
Área visual
|
123.5*43.0m m
|
Área activa
|
120.92*40.28m m
|
Regulador IC
|
AIP31107/AIP31108
|
Modo de visualización
|
FSTN/Gray, STN/Yellow-green
|
Tipo del contraluz
|
LED de color verde amarillo/blanco
|
Voltaje del módulo
|
VDD: 5V
|
Temporeros de funcionamiento
|
-20°C~+70°C
|
Temporeros del almacenamiento
|
-30°C~+80°C
|
Número de pernos
|
perno 20
|
Dibujo del contorno del módulo de 4.05inch 192X64 LCD
Más información sobre los LCDs gráficos
LCDs gráficos puede exhibir gráficos completamente cambiables. Es una opción común para los usos que necesitan exhibir muchos diversos menús o necesitan la capacidad de exhibir varias diversos fuentes y tamaños de fuente. Además de los gráficos cambiantes, también puede proveer de legibilidad óptima de la luz del sol el bajo consumo de energía.
Características
1. Gran variedad de tamaños y de resoluciones disponibles
2. La mayoría de los productos guardaron en existencia y pueden enviar el mismo día
3. Capacidad de exhibir gráficos completamente cambiables
4. Luz del sol legible
5. Bajo consumo de energía
6. Completamente adaptable
Flujo por encargo del orden del proyecto del módulo del LCD
1. Investigación
Envíenos el dibujo del proyecto/de detalles, horario de proyecto, uso, qty. demanda, etc por el correo electrónico (a wendy@rylcd.com)
La cita estará lista en el plazo de 3 días (normalmente 1 día).
2. Dibujo contrario
Enviaremos para contradecir el dibujo después de para confirmar de nuestra cita y recibimos la carga de fabricación.
normalmente, 3 días para el vidrio del LCD y 1 semana para el módulo del LCD.
3. Muestras de fabricación
Después de la aprobación de dibujo, las muestras de fabricación serán acabadas alrededor de 30 días
4. Producción en masa
Después de la aprobación de las muestras, las mercancías de la producción en masa serán acabadas alrededor 30 a 60 días. Depende de la situación de la orden y de la situación de fuente de materiales.
Uso sobre el módulo de la exhibición del LCD
FAQ sobre el módulo gráfico del LCD
Q: ¿Cómo controlar la calidad de productos?
: La compañía tiene un equipo profesional de la calidad, y todos los productos son el 100% examinados antes del envío.
Q: ¿Está usted abierto al proceso del OEM?
: Sí, podemos OEM.
Q: ¿Cuál es el uso de los productos?
: Ampliamente utilizado en el instrumento, dispositivos de bolsillo, control industrial, hogar médico, automotriz, elegante y otros campos.
Q: ¿Es usted comerciante o una fábrica?
: Somos fabricantes, tenemos marca registrada de la producción y trabajadores de producción.
Q: ¿Puede usted producir en el OEM?
: Sí, podemos.
Q: ¿Cómo controlar la calidad de productos?
: La compañía tiene un equipo profesional de la calidad, y todos los productos son el 100% examinados antes del envío.
