Datos del producto:
Pago y Envío Términos:
|
nombre del producto: | Módulo LCD gráfico 160*128 | TIPO DE VISUALIZACIÓN: | STN azul, transmisivo, negativo |
---|---|---|---|
Conductor MÉTODO: | 1/128 deber | DIRECCIÓN DE VISUALIZACIÓN: | 6 en punto |
CI: | T6963C | Iluminar desde el fondo: | DIRIGIÓ |
Temperatura de funcionamiento.: | -20℃~+70℃ | Temperatura de almacenamiento: | -30℃~+80℃ |
Alta luz: | Módulo LCD gráfico 1/128duty,módulo LCD gráfico WG160128B,módulo LCD gráfico controlador T6963C |

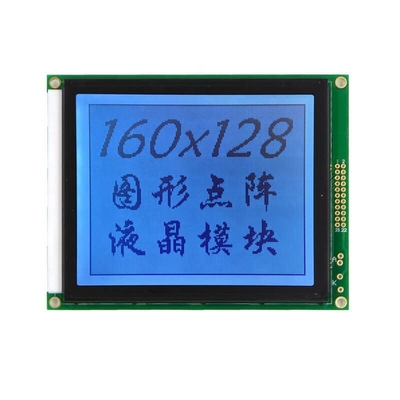

100% Reemplace el módulo LCD gráfico WG160128B 160 * 128 con el controlador T6963C
Detalle rápido del módulo LCD gráfico 160*128
RYP160128A es un módulo de pantalla de matriz de puntos LCD gráfico monocromático de 160x128 que tiene una dimensión de módulo de 129x102 mm y un tamaño AA de 95,96x75,76 mm.EsteRYP160128Ael modelo está integrado con el controlador RA6963;se comunica a través de la interfaz paralela 8080 de 8 bits;Fuente de alimentación de 5 V o voltaje negativo de 3,3 V opcional.Este módulo de pantalla LCD de 160x128 está disponible para modo gráfico o modo generador de caracteres (fuente de caracteres) opcional.Puede funcionar a temperaturas de -20 ℃ a +70 ℃;sus temperaturas de almacenamiento oscilan entre -30 ℃ y +80 ℃.
Especificación de la pantalla LCD monocromática de 160*128
Artículo | Descripción |
nombre del producto | Módulo LCD 160x128 |
N º de Modelo. | RYP160128A |
formato de punto | 160x128 |
Contorno (mm) | 129,0*102,0*13,0mm |
Área activa (mm) | 38,44 (alto) x 66,9 (ancho) |
Modo de visualización | STN Azul |
Deber | 1/128 |
Conductor IC | T6963C |
Dirección de visualización | 6:00 |
Temperatura de funcionamiento | -20ºC~70ºC |
Temperatura de almacenamiento | -30ºC~80ºC |
Dibujo de contorno del módulo LCD de matriz de puntos de 160*128
Características del módulo LCD monocromático 160*128

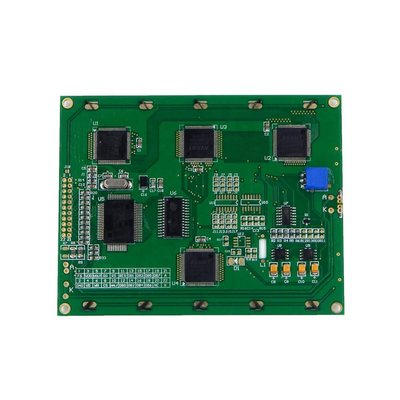

RYP160128A es una pantalla LCD gráfica de 160x128, la dimensión del módulo 129×102 mm.RYP160128Autiliza IC RA6963 compatible con la interfaz 8080.El módulo tiene una placa de circuito impreso con orificios para tornillos y un circuito periférico para facilitar el montaje y el uso.El voltaje del controlador es de 5V, hay un voltaje negativo incorporado.El método de conducción es 1/128.el pin deRYP160128AEl módulo gráfico LCD 160x128 es de pin header de paso de 2,54 mm (tenga en cuenta que el paquete estándar no incluye pin header).Hay 2 opciones de ángulo de visión para elegir, una es a las 12 en punto y la otra a las 6 en punto.Ofrecemos una variedad de combinaciones de retroiluminación LED y modo LCD.Por favor contáctenos para su solicitud.
Preguntas frecuentes sobre el módulo LCD gráfico
P: ¿Los productos están en stock?¿Cuánto tiempo puede entregar?
R: Nuestro inventario se compone principalmente de materias primas y semiacabados y una pequeña cantidad de productos terminados.La entrega de lotes pequeños demora de 2 a 3 semanas y la entrega de lotes grandes demora de 3 a 4 semanas.
P: ¿Cuánto dura la garantía y el servicio del producto?
R: El daño causado por el producto durante el uso normal, durante el período de garantía, nuestra empresa es libre de repararlo, el período de garantía o el daño causado por un uso inadecuado no está dentro del alcance del mantenimiento gratuito.Mientras sean nuestros productos, podemos proporcionar servicios de soporte técnico.
P: ¿La pantalla LCD se puede exportar directamente?¿Qué certificación podría proporcionar?
R: Los productos de cristal líquido cumplen con el estándar RoHS, se pueden exportar directamente. Productos con certificación RoHS, CE, SGS.
P: ¿Qué tipo de embalaje?¿El proceso de transporte no se dañará?
R: Nuestros productos se dividen en tres categorías, las pantallas de tamaño pequeño utilizan embalaje de espuma, las pantallas de tamaño pequeño y mediano utilizan embalaje de aislamiento de tarjeta de cuchillo, las pantallas de tamaño grande se utilizan en el embalaje de caja de avión, todos los paquetes están protegidos por caja exterior y flejes para garantizar la seguridad de transporte de materiales.
P: ¿Puede proporcionar dibujos de productos e informes de prueba?
R: Según las necesidades del cliente, nuestra empresa puede proporcionar información relacionada con el producto e informes de prueba.
P: ¿La especificación del producto está en chino o en inglés?
R: Hay dos versiones de las especificaciones del producto: chino e inglés.
