t Customizable LED Backlight Multicolor LED Blacklight Different Size/Types Available LCD Backligh
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Royal Display |
| Certificación: | SGS ROHS |
| Número de modelo: | RYB030PW06-A1 |
Pago y Envío Términos:
| Cantidad de orden mínima: | negociable |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Cartones, Capboard, EPE, bandeja de la ampolla |
| Tiempo de entrega: | 25~28 días laborables |
| Condiciones de pago: | Western Union, MoneyGram, T/T, L/C, D/A, D/P |
| Capacidad de la fuente: | 500k/Month |
|
Información detallada |
|||
| Blacklight: | Rojo verde/azul blancos | Color: | Muti-color |
|---|---|---|---|
| Echada del pixel: | Modificado para requisitos particulares | Certificado: | ALCANCE de RoHS |
| Resaltar: | Luz de fondo LED multicolor,Luz de fondo LCD,Luz de fondo LED personalizable |
||
Descripción de producto

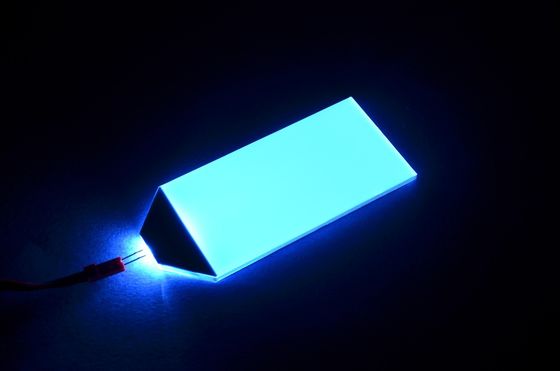

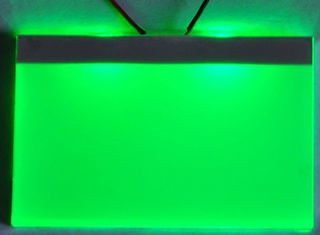

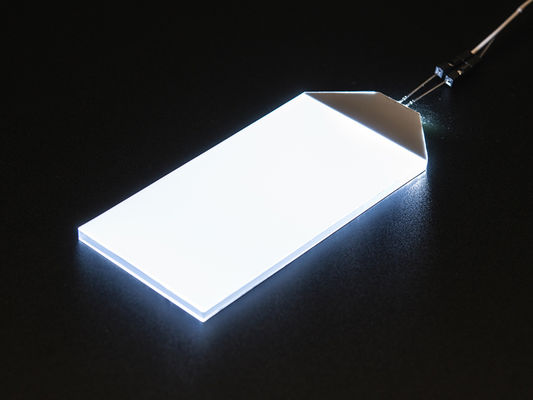

Retroiluminación LED de fabricación de SMD con un molde de encargo
La retroiluminación LED se utiliza para encender el LCD, para poder ver gráficos del LCD claramente en el ambiente oscuro o en la noche.
Generalmente, la retroiluminación LED que dijimos era el contraluz lado-LED. El contraluz Lado-LED se puede separar en dos tipos: Retroiluminación LED de SMD y retroiluminación LED de la INMERSIÓN (punta de prueba directa de la inserción).
Los colores de la retroiluminación LED apenas tienen blanco, azul, verde, rojo, naranja, ambarino, amarilla y así sucesivamente. Todos los colores son confirmados por colores del LED. Usted no puede especificar un color especial o enviarnos el color de Pantone, (hay quizá no esta clase de LED)
Si el LCD necesita clases de colores, después usted puede utilizar retroiluminación LED del RGB. Pero el color del RGB LED no es muy puro.
Echada 2.54m m del Pin; Diámetro 0.4m m del Pin.
Los pernos se deben insertar en los agujeros del PWB que la American National Standard los suelda.
La retroiluminación LED de SMD significa que los LED están enlazados en el PCB.So que es necesario hacer el molde del PWB
1) Tamaño de la retroiluminación LED: El tamaño de la retroiluminación LED será decidido por tamaño del LCD. Generalmente, la retroiluminación LED debe ser más larga que el LCD, porque la retroiluminación LED necesita un área 5-6m m de recubrimiento a cubrir el LED.
2)Color de la retroiluminación LED:
Los colores de la retroiluminación LED apenas tienen blanco, azul, verde, rojo, naranja, ambarino, amarilla y así sucesivamente. Todos los colores son confirmados por colores del LED. Usted no puede especificar un color especial o enviarnos el color de Pantone, después no pide que lo sigamos. (Hay quizá no esta clase de LED)
Si usted necesita clases de colores, después usted puede utilizar retroiluminación LED del RGB. Pero el color del RGB LED no es muy puro.
3)Conector:
Conexión de los alambres: alambres de la soldadura en el PWB
Conexión de Pin del PWB: El perno del PWB debe ser insertado en el PWB y soldarlo.
4)Números del LED:
Si el tamaño de la retroiluminación LED es muy grande, es quizá necesario utilizar 2 LED, 3 LED, 4,5 .........
Si la retroiluminación LED es demasiado larga, debemos instalar el LED en ambos lado del contraluz.
5)Voltaje del LED:
El LED blanco, LED azul, LED verde es 3.0-3.2V
El LED rojo, el LED anaranjado, el LED de color verde amarillo etc son 1.9-2.0V
