Datos del producto:
Pago y Envío Términos:
|
DOT Format: | 160X160 | Esquema (milímetros): | 41*35 |
---|---|---|---|
Color del contraluz: | Color blanco | Conexión: | El FPC-soldar |
Tipo de exhibición: | FSTN | Fuente de alimentación: | 3V |
Interfaz: | Paralelo | Corriente del contraluz (tipo): | 45mA |
Gama del ángulo de visión: | No | Conector: | FFC-conector |
Aspecto: | Ennegrézcase en blanco | Dirección de visión: | 12:00 |
Alta luz: | Módulo monocromático de la representación gráfica de FSTN,Módulo monocromático de la representación gráfica de FFC,Módulo de la pantalla táctil de UC1698 Lcd |

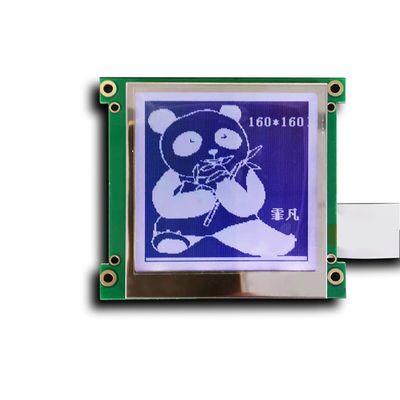

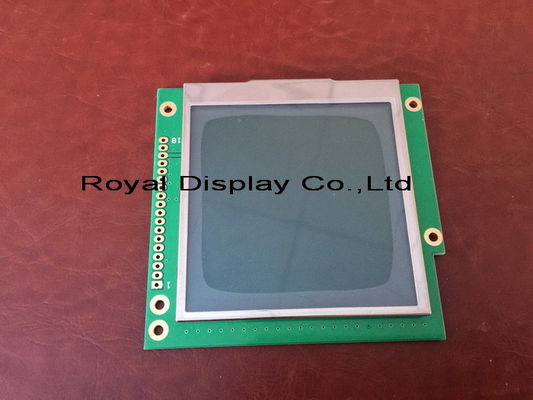

Conductor gráfico monocromático IC UC1698 del módulo COG+FPC de FSTN Lcd
Descripción de producto
1. 160x160dots
2. interfaz paralela
3. contraste ultra alto, YG y retroiluminación LED blanca como opción
4. STN-YG, resultados STN-azules, STN-grises, FSTN-positivos de la exhibición como opción
Artículo | Descripción |
Nombre de producto | módulo gráfico de 160x160dots LCD |
Modelo no. | RY160160 |
Dot Format | 160x160 |
Esquema (milímetros) | 41*35 |
Área de visión (milímetros) | 12:00 |
Tamaño del pixel (milímetros) | 0,43 x 0,42 |
Ángulo de visión | Las 12 |
Tipo del LCD | FSTN-positivo, STN-gris |
Contraluz | Retroiluminación LED blanca o ambarina |
Conductor IC | UC1698 |
Fuente de alimentación | 3V |
Interfaz | Paralelo |
Temporeros de funcionamiento | -20º C~70ºC |
Temporeros del almacenamiento | -30º C~80ºC |
Exhibición gráfica del LCD
1. Modificado para requisitos particulares según el requisito del cliente
2. Módulo por encargo monocromático en TN, HTN, STN, FSTN, tecnologías del VA
3. Disponible para diversos modos tales como color de color verde amarillo, azul y negro.
4. Modificado para requisitos particulares para el módulo total incluyendo nuevo tamaño, contraluz, color, placa de circuito del PWB. ect del modo de conexión.
Uso: Radio, máquina de la posición, equipamiento médico, dispositivos del hogar, teléfono etc….
Las pantallas LCD gráficas son su primera parada cuando el texto simple no es suficiente para un diseño.
Con el control del por-pixel disponible, casi cualquier imagen monocromática se puede dibujar en la exhibición. Con las muchas posibilidades este nivel de ofertas del control, los LCDs gráficos se puede encontrar en los productos que se extienden de los dispositivos del juego del PDA a las consolas industriales. Como el carácter LCDs, los LCDs gráficos están disponibles en opciones del TN, de STN, y de FSTN con imágenes positivas y negativas. Los polarizadores vienen en tipos reflexivos, transmisivos, y de Transflective y están disponibles en una amplia gama de colores.
Las opciones del paralelo y de la interfaz en serie hacen la operación más difícil que interconectando con un microcontrolador de 8 bits. Estas exhibiciones vienen con el significado controlado del contraste del usuario que pueden ser utilizadas en una amplia gama de ajustes y la exhibición se puede ajustar para asegurar funcionamiento óptico óptimo. Muchas exhibiciones también tienen conjunto de circuitos de la remuneración de temperatura para mantener contraste como los cambios de temperatura ambiente. Todo el esto hace los LCDs gráficos medios versátiles y rugosos de añadir gráficos a un diseño.
Usos
Comentarios favorables
FAQ
Q: ¿Cómo controlar la calidad de productos?
: La compañía tiene un equipo profesional de la calidad, y todos los productos son el 100% examinados antes del envío.
Q: ¿Cuánto tiempo está la garantía y el servicio del producto?
: El período de garantía es generalmente un año. Depende de diversos productos. Garantizamos nuestros productos para estar libres de defectos de fabricación. La responsabilidad bajo esta garantía se limita al reemplazo de cualquier producto encontrado para ser defectuosa bajo uso normal.
Q: ¿Qué certificación podía proporcionar?
: Hay certificatons de RoHS/CE para las materias primas. Los productos alcanzan estándar de RoHS/CE. Y podrían ser certificados con RoHS/CE si las certificaciones son necesarias.
