Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | Módulo LCD de 16x2 caracteres | Modelo NO.: | RYP1602A-8 |
|---|---|---|---|
| Matriz de puntos / Resolución: | 5×8 puntos incluye cursor | Caracteres × Líneas: | 16 caracteres × 2 líneas |
| Dimensión del módulo: | 80,0 × 36,0 × 13,5 (MÁX.) | Área de visualización: | 66,0 × 16,0 |
| IC: | ST7066 o equivalente, opción RW1063 | Interfaz: | 6800, opción SPI/I2C (RW1063 IC) |
| Fuente de alimentación: | 5V (También disponible para 3V) Voltaje negativo opcional para fuente de alimentación de 3V | Deber: | 1/16 ciclo de trabajo |
| Tipo: | Pantalla LCD de caracteres | Característica: | El LED puede ser controlado por PIN1, PIN2, PIN15, PIN16 o A y K |
| Alta luz: | Exhibición 1602 del LCD del carácter,Módulo LCD de 16x2 caracteres,Exhibición alfanumérica azul de STN lcd |
||

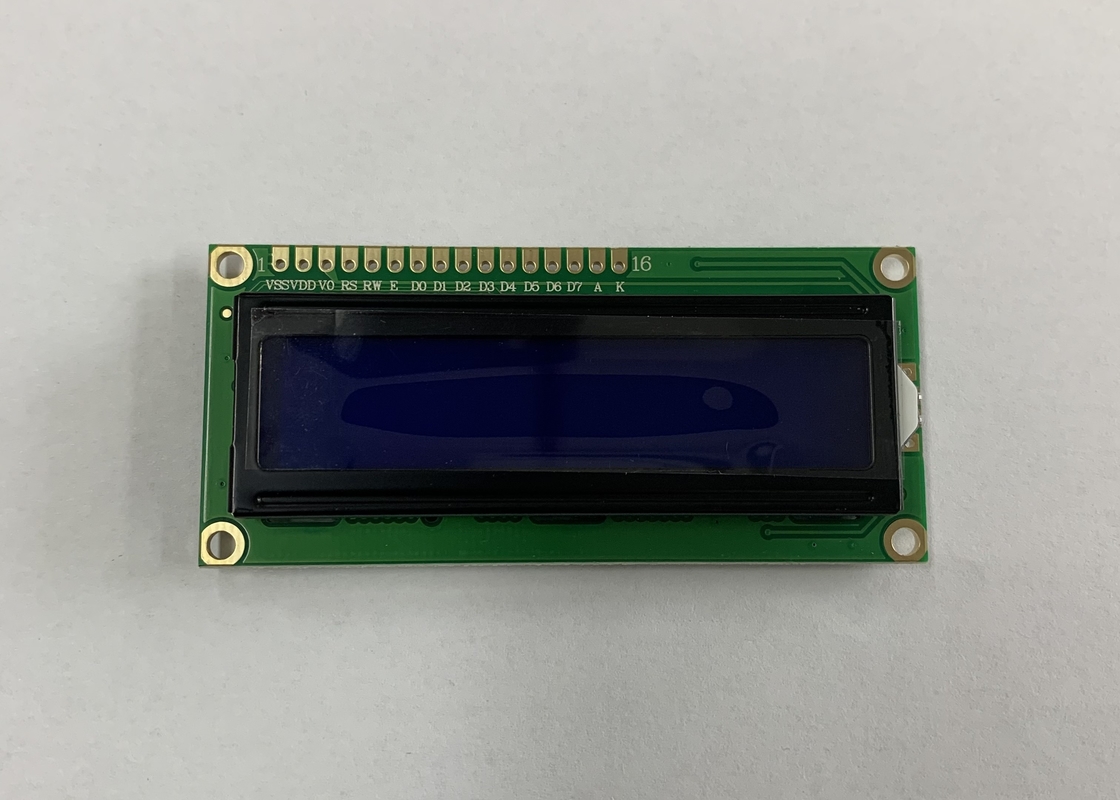

Exhibición 1602 del LCD del carácter STN monocromático LCD alfanumérico azul 16X2
Detalle rápido del módulo 1602 del LCD
El carácter del módulo 16 de la exhibición de RYP1602A LCD x 2 líneas con retroiluminación LED proporciona las diversas combinaciones de color para el contraluz, por ejemplo, de color verde amarillo, azul, blanco, ambarino, rojo. Este módulo del LCD sin el contraluz está también disponible.
La fuente de alimentación del defecto es 5V (3V es opcional). El voltaje negativo es una opción disponible para el módulo 3V. La diferencia entre RC1602B y RC1602B1 es la posición de pernos. Los pernos de RC1602B están en el top; Los pernos de RC1602B1 están en la parte inferior. El LED se puede conducir por PIN1, PIN2, PIN15, PIN16 o A y K.
Especificación de la exhibición 1602 del LCD del carácter
| Artículo | Descripción |
| Nombre de producto | módulo del LCD de la MAZORCA 16x2 |
| Modelo no. | RYP1602A |
| Dot Format | 16 x 2 |
| Dimensión del esquema (milímetros) | 80,0 x 36.0MAX |
| Assem. Tamaño (milímetros) | 75,0 x 31,0 |
| Área de visión (milímetros) | 64,6 x 16,0 |
| Tamaño de carácter (milímetros) | 2,95 x 5,55 |
| Ángulo de visión | Las 6 |
| Tipo del LCD | STN-YG |
| Contraluz | Verde amarillo |
| Conductor IC | AIP31066 |
| Fuente de alimentación | 3.3V o 5V |
| Interfaz | Paralelo |
| Temporeros de funcionamiento | -20º C~70º C |
| Temporeros del almacenamiento | -30º C~80º C |
Dibujo del contorno de la exhibición monocromática de 16x2 LCD
Características de la exhibición del LCD del carácter/del LCD alfanumérico
La resolución de pantalla del carácter estándar incluye 8x2, 12x2, 16x1, 16x2, 16x4, 20x2, 20x4, 24x2, 40x2, exhibición del LCD del carácter 40x4. Los módulos del LCD del carácter están disponibles en MAZORCA y los tipos del DIENTE con diversos interfaces en 8080, SPI, módulos de la exhibición de carácter de I2C.LCD están en pantallas LCD de STN/FSTN/FFSTN con diversa retroiluminación LED en color de color verde amarillo, blanco y azul. Las opciones de la fuente del módulo del carácter están inglesas/japonesas, europeas, del este - europeo, cirílico europeo, escandinavo (ruso), y hebreo/árabe. Ofrecemos exhibiciones de carácter con voltaje de funcionamiento 5V como estándar y las opciones 3V o 3.6V están también disponibles por la petición.
1. Somos fabricación profesional del módulo del LCD en China con equipos exactos y avanzados.
2. El control de alta calidad con el CE, ROHS y así sucesivamente aprobó.
3. Más de 10 años de experiencia de la industria y de mercados principales implicados por todo el mundo
4. El equipo dedicado y profesional de las ventas le ofrecerá 24 horas en línea y servicio inmediato
5. Ayuda del OEM y del ODM, 12 meses de garantía para todos nuestros productos
6. Nuestra misión es ayudar a nuestros clientes a alcanzar éxito, después satisface nuestros ambos sueños
Servicio de las preventas:
1. Nuestro equipo diseña y hace las soluciones basadas en diversos requisitos de diversos clientes.
2. Proporcionamos 24 horas de servicio, y cada mensaje que usted cita la investigación será contestado en el plazo de 12 horas.
Servicios post-venta:
1. Proporcionamos el servicio de atención al cliente con Skype, teléfono o el correo electrónico, le suministra video o dibujando para solucionar problemas.
2. Proporcionamos servicio teledirigido a través de Internet para alcanzar el servicio en tiempo real, que breve periodo de tiempo de solucionar problemas.
3. Tenemos el cliente profesional del ingeniero para guardar fastly la contestación.
