Datos del producto:
Pago y Envío Términos:
|
nombre del producto: | Módulo LCD de 2004 caracteres | DOT Format: | 20X4 |
---|---|---|---|
Contorno (mm): | 98*60 | DIRECCIÓN DE VISUALIZACIÓN: | 6:00 |
Iluminar desde el fondo: | Retroiluminación LED blanca o ambarina | Tipo de pantalla LCD: | FSTN-positivo, STN-gris |
circuito integrado del conductor: | ST7066U | Paquete de IC: | MAZORCA |
Temperatura de funcionamiento.: | -20ºC~70ºC | temperatura de almacenamiento.: | -30ºC~80ºC |
Alta luz: | Módulo de pantalla LCD de caracteres monocromáticos,Módulo LCD de caracteres STN YG 20x4,Módulo LCD de 98*60 caracteres |

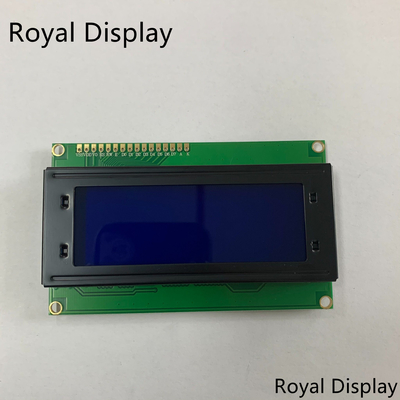

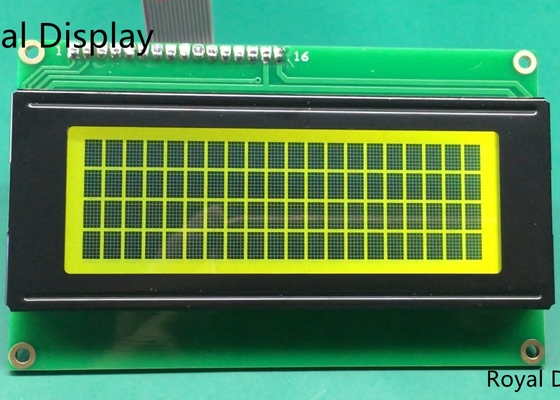

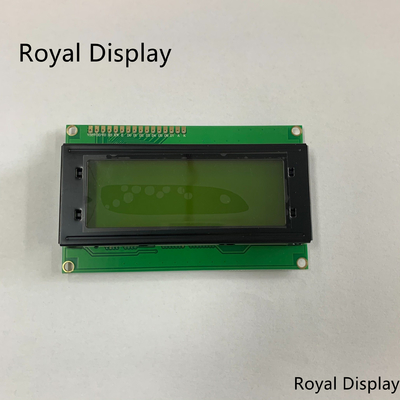

Monocromo STN YG 20x4 Módulo de pantalla LCD de caracteres 2004 Módulo LCD
Detalle rápido del módulo LCD de 20x4 caracteres
RYP2004B es un módulo de pantalla LCD monocromo de 20x4 caracteres.El tamaño del módulo es de 98,0 x 60,0 mm.La serie ha incorporado IC ST7066, compatible con la interfaz predeterminada 6800;otras opciones disponibles para la interfaz son SPI e I2C.El voltaje predeterminado es 5V;cuando se usa 3V, el suministro de voltaje negativo también debe ser de 3V.El LED puede ser controlado por PIN1, PIN2, PIN15, PIN16 o A & K. RYP2004B ofrece múltiples combinaciones de retroiluminación LED, tipos de LCD, diferentes tipos de polarizador y fuentes para que elija.No dude en contactarnos para más detalles.
Especificación de la pantalla LCD monocromática de 20x4
Artículo | Descripción |
nombre del producto | Módulo LCD de 20X4 caracteres, 2004Módulo de visualización alfanumérico |
N º de Modelo. | RYP2004B |
formato de punto | 20X4 |
Contorno (mm) | 98*60 |
Área de visualización (mm) | 76*25,2 |
Ángulo de visión | 6:00 |
Tipo de LCD | FSTN-Positivo, STN-Gris |
Iluminar desde el fondo | Retroiluminación LED blanca o ámbar |
Conductor IC | ST7066U |
Fuente de alimentación | 5,0 V |
Interfaz | Paralela |
Temperatura de funcionamiento | -30ºC~70ºC |
Temperatura de almacenamiento | -30ºC~80ºC |
Dibujo de contorno del módulo de visualización alfanumérico de 2004
Características de la pantalla LCD de 20x4 caracteres
1. Nombre del producto: Módulo LCD 20×4
2. Aplicación: terminal POS, medidor de flujo, instrumento de prueba, medidor de medición, electrónica de consumo
3. Tipo de pantalla: STN azul, FSTN positivo, STN azul negativo
4. Estructura: MAZORCA
5. Tipo de polarizador: Transflectivo/Reflexivo/Transmisivo
6. Temperatura de funcionamiento: -20-70 ℃
7. Método de conector: PIN
8. Voltaje: 5v
9. Temperatura de almacenamiento: -30-80 ℃
10. Luz de fondo: luz de fondo LED
11. 4 líneas de 20 caracteres
Módulos LCD de caracteres (LCM) de Royal Display
Royal Display ofrece una amplia gama de módulos LCD de caracteres estándar para las aplicaciones de los clientes.Nuestras pantallas de caracteres LCD están disponibles en formatos de 8x2, 12x2, 16x1, 16x2, 16x4, 20x2, 20x4, 24x2 hasta 40x4 con caracteres de matriz de puntos de 5x8.Las tecnologías de panel LCD incluyen tipos TN, STN, FSTN, FFSTN y también con opciones de modo polarizador positivo y modo negativo.Hay diferentes luces de fondo LED disponibles en varios colores, incluidos LED amarillo/verde, blanco, rojo, azul, verde, ámbar y RGB, así como sin opción de luz de fondo.
Para satisfacer las demandas de las aplicaciones de los clientes, estas pantallas LCD de caracteres están disponibles con ángulos de visión de 6:00, 12:00, 3:00 y 9:00 en punto.Royal Display ofrece varias opciones IC de fuentes de caracteres que incluyen inglés/japonés, europeo occidental, europeo oriental, europeo escandinavo, cirílico (ruso) y hebreo/árabe.Estos módulos de caracteres LCD y módulos LCM se pueden usar en aplicaciones industriales y de consumo, incluidos equipos de guardia de entrada, telegramas, dispositivos médicos, audio para automóviles y hogares, electrodomésticos, máquinas de juegos, juguetes, etc.
