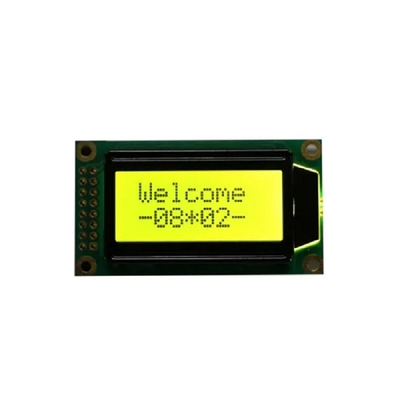

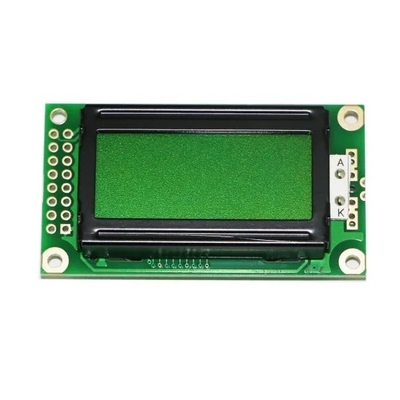

Módulo Display LCD de Caracteres Alfanuméricos STN 8x2 Monocromo

Módulo de pantalla alfanumérica STN 8x2 Módulo de pantalla LCD de caracteres monocromáticos

Detalle rápido del módulo LCD de 8x2 caracteres
Este módulo de pantalla LCD de 8x2 se alimenta con un voltaje de 5V o un voltaje negativo de 3V.La luz de fondo es opcional, puede elegir el módulo con luz de fondo o sin ella.Hay muchas combinaciones de retroiluminación, por ejemplo, retroiluminación amarilla-verde, azul, blanca, ámbar, roja y RGB.Esta pantalla LCD monocromática de 8x2 caracteres tiene un IC AIP31066 integrado que ofrece una selección de fuentes, que incluyen inglés/japonés, europeo occidental, europeo oriental, europeo escandinavo, cirílico (ruso) y hebreo/árabe, etc. Interfaz predeterminada de RYP0802B-Y La pantalla LCD de 8x2 es 6800;si necesita una interfaz como SPI o I2C, también están disponibles, pero el IC se reemplazará con RW1063.

Especificación de la pantalla LCD monocromática 8x2


Dibujo de contorno del módulo de pantalla alfanumérica 0802

Características de la pantalla LCD de caracteres
Los módulos de caracteres LCD son dispositivos de visualización "característicamente" simples conocidos por su muy bajo consumo de energía y confiabilidad a largo plazo.Están diseñados para mostrar caracteres alfanuméricos en patrones preestablecidos y no tienen la flexibilidad que uno puede pensar al considerar una pantalla LCD como un monitor de computadora o televisión.En la mayoría de los casos, son pantallas pequeñas que solo muestran 8, 16 o 32 caracteres, que se utilizan para informes de estado y comunicación de bajo nivel.
En muchos módulos LCD, no hay retroiluminación presente, lo que significa que funciona en modo reflectante.Esto significa que se requiere luz ambiental para ver los caracteres de la pantalla mediante el uso de un elemento reflectante detrás del conjunto de cristal líquido.En otros aspectos, funciona como una pantalla LCD retroiluminada, con una estructura de cristal de bloqueo de luz polarizada habilitada por voltajes aplicados.
Los módulos LCD se ven comúnmente en calculadoras y otros dispositivos electrónicos donde se requiere alguna comunicación visual para una operación razonable.Impresoras, microondas, buscapersonas y relojes digitales son algunos otros ejemplos.Esta forma de pantalla también es bastante común entre los aficionados a la electrónica por el costo, la eficiencia y la facilidad de operación que brindan.

Módulos LCD de caracteres (LCM) de Royal Display

Royal Display ofrece una amplia gama de módulos LCD de caracteres estándar para las aplicaciones de los clientes.Nuestras pantallas de caracteres LCD están disponibles en formatos de 8x2, 12x2, 16x1, 16x2, 16x4, 20x2, 20x4, 24x2 hasta 40x4 con caracteres de matriz de puntos de 5x8.Las tecnologías de panel LCD incluyen tipos TN, STN, FSTN, FFSTN y también con opciones de modo polarizador positivo y modo negativo.Hay diferentes luces de fondo LED disponibles en varios colores, incluidos LED amarillo/verde, blanco, rojo, azul, verde, ámbar y RGB, así como sin opción de luz de fondo.

Para satisfacer las demandas de las aplicaciones de los clientes, estas pantallas LCD de caracteres están disponibles con ángulos de visión de 6:00, 12:00, 3:00 y 9:00 en punto.exhibición realofrece varias opciones IC de fuentes de caracteres que incluyen inglés/japonés, europeo occidental, europeo oriental, europeo escandinavo, cirílico (ruso) y hebreo/árabe.Estos módulos de caracteres LCD y módulos LCM se pueden usar en aplicaciones industriales y de consumo, incluidos equipos de guardia de entrada, telegramas, dispositivos médicos, audio para automóviles y hogares, electrodomésticos, máquinas de juegos, juguetes, etc.
