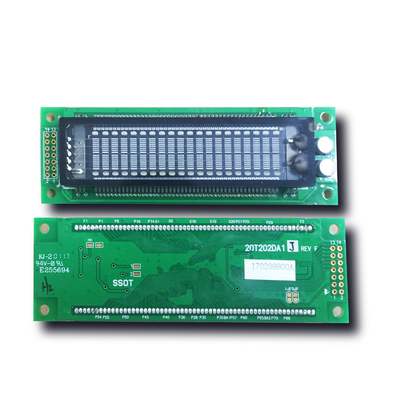

4X20 limpian la pantalla fluorescente con la aspiradora FSTN DOT Matrix positivo VFD para automotriz

4X20 limpian el módulo de DOT Matrix con la aspiradora VFD LCD de la pantalla fluorescente para automative

ESPECIFICACIÓN DE LA EXHIBICIÓN

1. ALCANCE
Esta especificación se aplica al módulo de VFD (modelo No: 20S401DA1) manufacturado por SSVD (acuum de Shangai Samsung V
Dispositivos)

2. CARACTERÍSTICAS
* paralelo e interfaz en serie: Baudio-tarifa: 300 ~ 19.200 BPS, paridad a elección (no, incluso, impar)

* pantalla fluorescente del vacío: Exhibición luminosa, de alta calidad y legible del uno mismo
* dos clases de CG ROM Font: ASCII + japonés y ASCII + europeo
* sola fuente de alimentación de +5VDC: Construido en convertidor de DC/DC
* nivel del brillo 4: el 25%, el 50%, el 75% y 100%
* formato del carácter: 5*7 Dot Matrix

CUÁL ES MÓDULO DE VFD

Un módulo de VFD incorpora un regulador, un conductor del ánodo, un conductor de la rejilla y un circuito de la fuente de alimentación para hacer la evaluación fácil.

Realice una variedad de funciones de control de exhibición usando un comando simple. Las opciones de interfaz múltiples están disponibles.
Para acomodar especificaciones del cliente, podemos hacer los pedidos especiales para el interfaz y el software.

Introducción

Este diseño de la referencia muestra una solución para obtener el voltaje de la impulsión requerido para una fuente de alimentación de la pantalla fluorescente del vacío (VFD) en usos automotrices. El diseño incluye el diagrama esquemático completo, y presenta la cuenta de los materiales (BOM), de la carga/de la línea medidas de regla, y de los resultados de la prueba.

Fundamentos de VFD

Una pantalla fluorescente del vacío (VFD) es un tipo de exhibición usado comúnmente en el equipo de los productos electrónicos de consumo tal como videocasetes, radios de coche, y hornos de microondas. A diferencia de las pantallas de cristal líquido (LCDs), un VFD emite una luz muy brillante con contraste claro y puede apoyar fácilmente los elementos gráficos de diversos colores. La tecnología se relaciona con el tubo de rayos catódicos y el tubo del nixie. A diferencia de los LCDs, sin embargo, la mayoría del VFDs continúa funcionando normalmente en las temperaturas bajo cero, haciéndolas ideales para los dispositivos al aire libre en climas fríos.

El VFD se compone de tres filamentos básicos del cátodo de los electrodos-, ánodos (fósforo), y rejilla-debajo de una condición de alto vacío en un sobre de cristal. El cátodo consiste en los alambres de tungsteno finos, cubiertos por los óxidos alcalinos que emiten electrones. Las rejillas son una malla metálica fina, que controla y difunde los electrones emitidos del cátodo. Los ánodos son los electrodos conductores en los cuales el fósforo se imprime para indicar caracteres, iconos, o símbolos. Los electrones emitidos del cátodo se aceleran con el potencial positivo aplicado a la rejilla y al ánodo; sobre la colisión con el ánodo los electrones excitan el fósforo para emitir la luz. Los modelos iluminados deseados pueden ser alcanzados controlando los potenciales positivos o negativos en cada rejilla y ánodo. El ánodo y la rejilla requieren un voltaje DC-regulado evitar oscilar de la exhibición. Para conducir VFDs grande, el cátodo requiere la impulsión de la CA prevenir la inclinación de la luminancia, es decir, la diferencia en brillo a partir de un lado de la exhibición al otro. Una gama de frecuencia de 20kHz a 200kHz se recomienda para evitar ruido audible y el parpadeo.
